一、**技術原理

1. 活性碳原子生成
   滲碳介質（如甲烷 CH?或丙烷 C?H?）在 1000℃以上高溫下分解，例如：

• 甲烷分解：CH? → C + 2H?（需鐵 / 鋼表面催化）

• 丙烷分解：C?H? → C?H? + CH? → 進一步生成活性碳
  真空環境（10?2~10?3 mbar）抑制氧化反應，同時提高碳原子擴散速率。

2. 吸附與吸收階段
   活性碳原子被工件表面吸附并融入奧氏體，形成滲碳體（Fe?C）或直接固溶。脈沖供氣（頻率 1-10Hz）通過壓力梯度（0.1-10 mbar）強制碳原子滲透至盲孔、溝槽等復雜結構。例如，深徑比 15:1 的微孔可實現全深度滲碳，孔底 / 孔口硬度差≤HRC1。

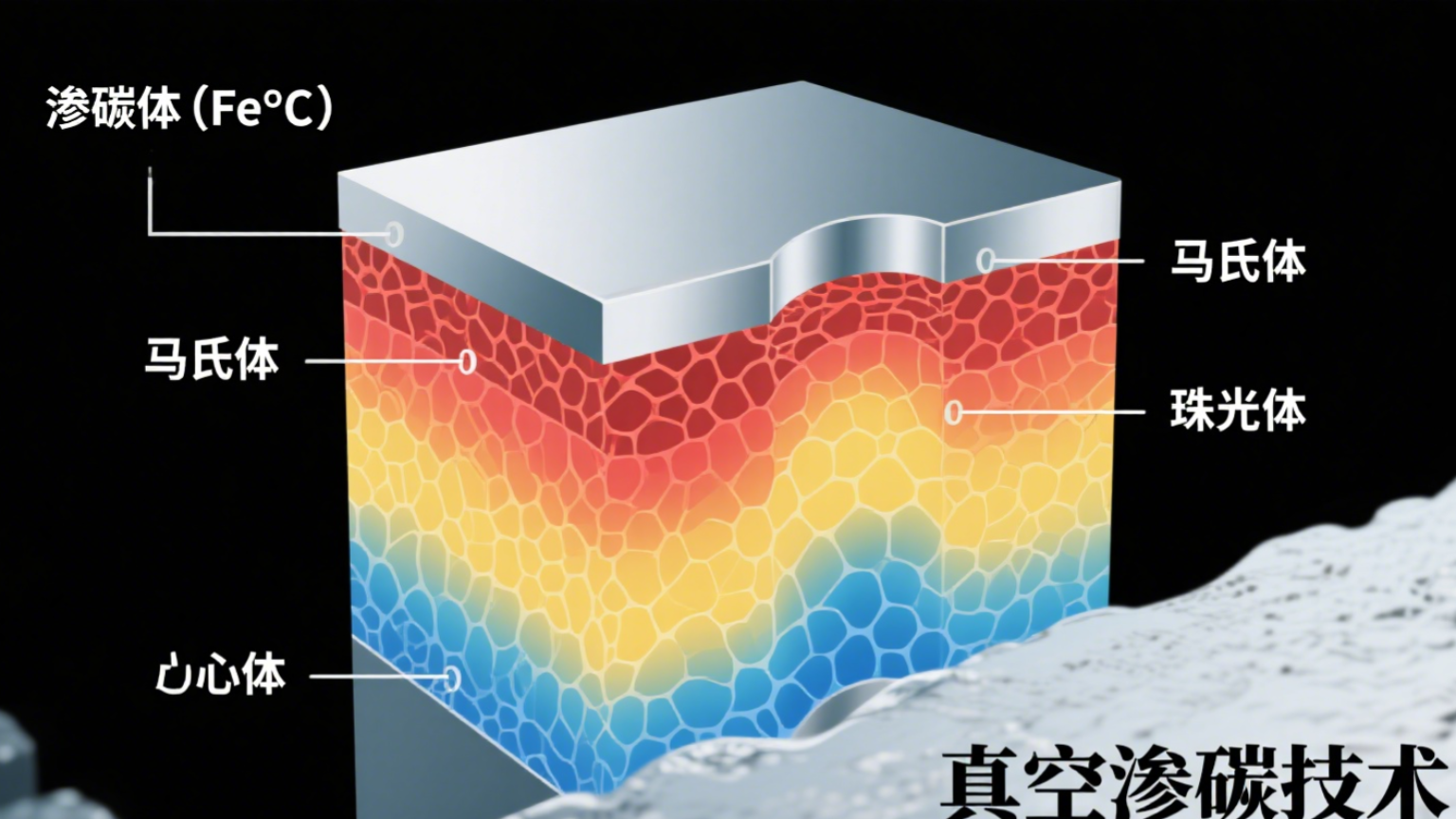

3. 擴散與梯度控制
   滲碳后通過抽真空（13.3 mbar）降低碳勢，促進碳原子向內部擴散，形成均勻滲層。擴散時間與溫度直接影響滲層深度，公式為：
   dT = 25.4K·√t（dT 為總滲層厚度，t 為時間，K 為速度系數）。通過分段滲擴比（強滲 / 擴散時間比）可精細調控碳濃度梯度，例如齒面碳濃度 2.5% 時，滲層梯度控制在 0.1mm/0.1% C 以?xún)?nèi)。

二、工藝優勢

1. 滲層質量突破

• 無內氧化：真空環境徹底消除晶間氧化（IGO），滲層純凈度提升，疲勞壽命提高 30%-50%。例如，汽車齒輪接觸疲勞壽命可達 2×10?次，遠超行業標準。

• 均勻性***：脈沖工藝結合 AI 熱場模擬，同一爐次零件表面碳含量偏差≤±0.1% C，滲層均勻性誤差≤±5%（傳統工藝 ±15%）。盲孔滲碳深度偏差≤±0.03mm，解決傳統工藝無法處理深孔（深徑比 > 10:1）的難題。

2. 效率與成本優化

• 高溫加速：滲碳溫度提升至 1050℃，滲速較傳統氣體滲碳快 50%。例如，1.6mm 滲層生產周期從 12 小時縮短至 6.5 小時。

• 節能減耗：乙炔利用率達 98%，廢氣排放量減少 90%，能耗降低 30%，并通過 EN ISO 14064 碳足跡認證（減排 3.2t CO?e / 噸工件）。

3. 復雜結構適應性
   脈沖供氣與動態氣淬結合，可處理噴油嘴、高速電機軸等精密零件。例如，齒根圓角半徑 0.2mm 處滲層深度 0.8±0.03mm，硬度 HRC58-60，且齒輪變形量≤0.02mm（較油淬減少 70%）。
4. 綠色制造特性
   無油干泵系統消除真空泵油污染，淬火氣體（氦氣 / 氮?dú)猓┗厥章省?5%，余熱回收年節省天然氣 15 萬立方米。

三、熱處理質量控制要點

1. 工藝參數精細調控

• 起始真空度 1.33-0.133Pa（排除空氣），滲碳階段壓力 0.1-10 mbar（乙炔脈沖），擴散階段 13.3Pa（促進碳擴散）。

• 壓力梯度控制（如 5mbar/3Hz 脈沖）可優化復雜結構滲層均勻性。

• 溫度控制：滲碳溫度范圍 850-1050℃，波動≤±5℃。高溫（如 1100℃）適用于深層滲碳，低溫（850℃）用于薄壁件防變形。

• 真空度管理：

• 氣體流量與脈沖：乙炔流量根據零件表面積動態調整，脈沖頻率 1-10Hz，確保碳勢 PID 控制精度 ±0.05% C。

2. 淬火工藝協同

• 分步氣淬：先 6bar 氮?dú)饩徖洌?0℃/s）防裂，后 18bar 快冷（50℃/s）形成馬氏體。氦氣淬火冷卻速率達 100℃/s，適用于高硬度需求。

• 轉移時間：從滲碳爐到氣淬室時間≤25 秒，避免奧氏體分解。

3. 材料與設備匹配

• 材料選擇：17NiCrMo6-4、改良 5120 等合金鋼可承受 1050℃高溫滲碳，晶粒粗化溫度≥1050℃，確保滲層細晶結構。不銹鋼滲碳需提高溫度至 1050℃，并優化碳勢防止鉻碳化物析出。

• 設備精度：真空爐極限真空度≤8×10?? Pa，壓升率≤0.67Pa/h，加熱元件采用石墨或鉬屏，確保溫度均勻性。

4. 智能監控與反饋

• AI 模擬：通過 20 萬組歷史數據訓練算法，實時預測滲層深度與溫度場分布，動態調整參數（如滲擴比、氣體流量）。

• 過程能力指數：SPC 系統監控關鍵參數，Cpk≥1.67 確保工藝穩定性。

四、典型應用與技術前沿

1. 工業應用案例

• 汽車齒輪：某國際品牌變速箱齒輪滲層均勻性誤差從 ±15% 壓縮至 ±5%，疲勞壽命提升 2 倍，通過 ISO 26262 功能安全認證。

• 噴油嘴盲孔：真空梯度滲透技術實現深徑比 15:1 微孔全深度滲碳，耐磨性提升 5 倍，維護周期延長至 8000 小時。

• 高速電機軸：20000rpm 電機軸滲層波動≤±0.05mm，嚙合噪音下降 40%，通過德國 TüV 認證。

2. 技術發展趨勢

• 復合工藝：碳氮共滲 + 真空回火提升凸輪軸表面硬度至 HV1000，耐磨性增強 50%。

• 數字孿生：三維虛擬模型實時監控滲碳過程，實現參數全自動優化，預計 2025 年推出商用系統。

五、挑戰與解決方案

1. 積碳問題
   乙炔分解產生的碳顆粒可能沉積在加熱元件表面，需定期清理并優化氣體流量避免局部過飽和。
2. 設備成本
   真空滲碳爐單價較高（如北京華翔電爐 HZC2-500 型），但通過生產效率提升與廢品率降低（從 3% 降至 0.5%）可快速回收投資。
3. 技術門檻
   需專業團隊掌握脈沖工藝參數設計與 AI 模擬技術，建議與設備供應商聯合開發工藝庫。
