從儲罐液位到管道流量：揭秘智能差壓變送器的工業“掌控力”！
應用原理

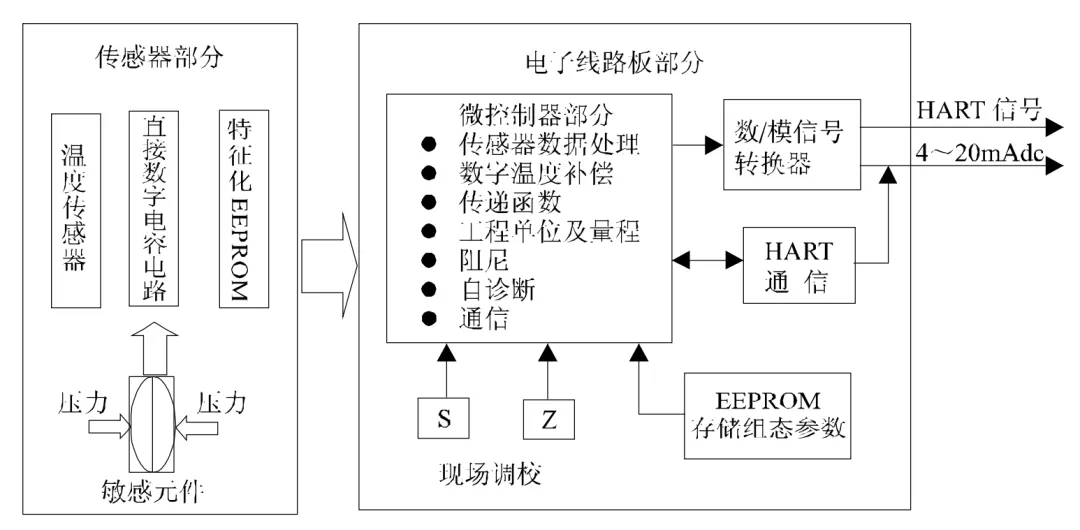

當管道內流體奔涌或儲罐內液位升降時，智能差壓變送器便迎來了主要使命。其工作原理基于一個精密的力學傳遞鏈：
壓力感知：被測介質的高低壓力分別進入高壓室和低壓室，作用于δ元件兩側的隔離膜片上。
信號轉換：壓力差使測量膜片產生位移，位移量與壓差嚴格成正比，導致兩側電極電容值發生差異。智能處理：電容變化經振蕩解調后轉換為電信號，再由內嵌的微處理器進行數字化處理，同時完成溫度補償和非線性校正。
這一過程將物理壓差轉化為4~20mA標準電流信號或數字信號輸出，成為控制系統判斷液位、流量的主要依據。而現代智能變送器的精度已達±0.075%，量程比突破100：1，意味著單臺設備即可覆蓋更廣的工況需求。
應用場景
智能差壓/液位變送器是現代工業自動化中的主要，它們?nèi)诤狭烁呔葌鞲屑夹g(shù)、微處理器技術和數字通信技術，極大地提升了測量的可靠性、精度和功能性：
密閉/帶壓容器液位測量：
通過測量容器底部（或特定位置）與頂部（氣相空間）之間的壓力差，結合已知的介質密度，計算出液位高度。
應用實例：
-
石油化工行業的各種儲罐（原油、成品油、化學品）。
-
電力行業的鍋爐汽包水位（高溫高壓）。
-
制藥行業的反應釜、配料罐。
-
食品飲料行業的儲液罐、發酵罐。
-
水處理廠的清水池、加藥罐。
流量測量（基于差壓原理）
與節流裝置（孔板、文丘里管、V錐、彎管等）配合使用。流體流過節流件時產生差壓，該差壓與流量的平方成正比。差壓變送器測量該差壓值。
應用實例： 幾乎所有需要精確計量或控制流量的工業管道（蒸汽、氣體、液體），如能源計量、過程控制、貿易交接。
密度測量
對于固定高度的液柱（通常使用兩個相隔固定垂直距離的取壓點），差壓值與液柱高度內的平均密度成正比。
應用實例：
-
監測和控制混合溶液的濃度（如酸、堿、糖漿）。
-
界面檢測的輔助計算（需要知道各層密度）。
-
產品質量控制（如乳制品、果汁的濃度）。
界面測量（液-液分界面）
測量容器內兩種不互溶、密度不同的液體（如油和水）之間的分界面高度。通常使用雙法蘭差壓變送器。計算需要知道輕相和重相的密度。
應用實例：
-
石油化工行業的油水分離器、沉降罐。
-
污水處理廠的油水分離池。
密封/高壓/高溫/腐蝕性/粘稠/易結晶介質液位測量
使用雙法蘭（毛細管）差壓變送器。法蘭直接安裝在容器法蘭上，通過毛細管內的填充液（硅油、氟油等）將壓力傳遞到變送器本體，隔離了過程介質。
應用實例： 反應釜、高壓容器、高溫熔鹽罐、瀝青儲罐、漿料儲罐等。
過濾器/濾網/換熱器壓降監控
直接測量設備入口和出口之間的差壓。
應用實例： 監控過濾器堵塞程度、換熱器結垢情況、管道阻力變化。

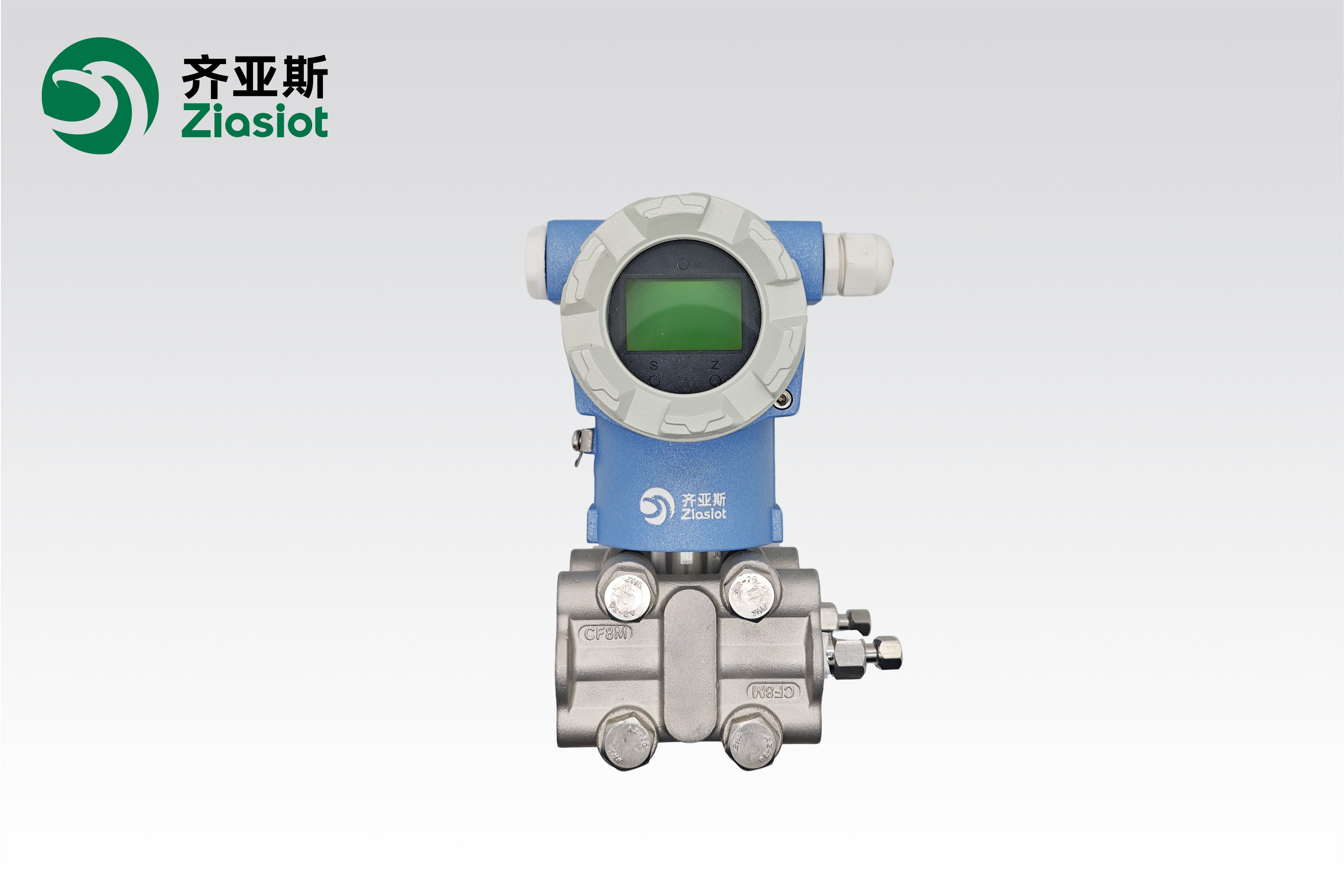

齊亞斯智能差壓/液位變送器
-
高精度：±0.25%，±0.5%F.S
-
零點、量程外部可調節，范圍比為100:1
-
正遷移率比較高可達500%，負遷移率比較高可達600%
-
高精度，良好的穩定性
-
全不銹鋼法蘭，易于安裝
-
該工藝與其他產品兼容以達到比較好效果測量
-
標準4-20mA，可選HART協議
