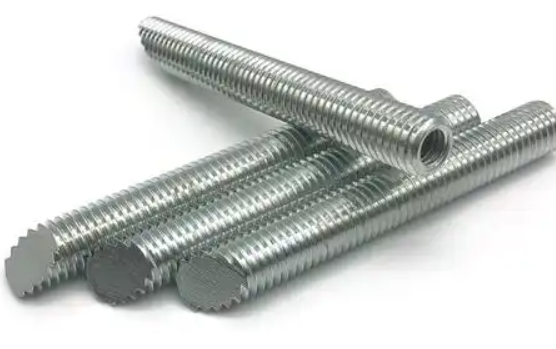

螺絲桿型號及尺寸規格表
螺絲桿型號及尺寸規格表
一、常見螺絲桿型號及直徑范圍
螺絲桿的型號通常以公稱直徑（M值）表示，直徑范圍覆蓋微小精密連接至大型工程承重需求：
-
M2-M6：直徑2mm至6mm，適用于電子設備、精密儀器等對空間要求極高的場景。
-
M8-M16：直徑8mm至16mm，為機械制造、汽車零部件、建筑結構等領域的通用規格。
-
M18-M64及以上：直徑18mm至64mm，用于大型機械設備、橋梁建設、風電設備等gaoqiang度連接場景。
二、螺絲桿長度規格
螺絲桿長度根據應用場景和承載需求定制，常見范圍如下：
-
標準長度：
-
M4：8mm-100mm
-
M5：10mm-120mm
-
M6：12mm-150mm
-
M8：16mm-200mm
-
M10：20mm-300mm
-
M12-M20：50mm-500mm（如加長特長304不銹鋼外六角螺絲桿，長度可選210mm、250mm、500mm）。
-
定制長度：
根據項目需求，可生產非標長度螺絲桿，如地腳螺栓長度可達1.4米（M42×1400），滿足特殊工程需求。
三、螺絲桿類型及適用場景
-
六角頭螺栓
-
粗制款（GB5-76）：直徑M10起，適用于重型設備基礎緊固（如45鋼材質地腳螺栓需配合熱浸鍍鋅處理，鍍層厚度50-80μm）。
-
精制款（GB29/30-76）：直徑12mm以下配100mm長度，更gaoqiang度選10mm以上，全螺紋標記為“Q”（如螺栓M10×100Q）。
-
地腳螺栓
-
普通膨脹栓：M12栓體對應8mm套管，C20混凝土抗拉力2183kg、C30提升至2500kg、C40可達2815kg。
-
帶鉆膨脹栓：內螺絲搭配脹錐，風動打眼時需4-6kg/cm2氣壓。
-
直角地腳螺栓（Q/ZB185-73）：典型參數M42×1400（直徑42mm/長1.4米），材質A3碳鋼抗變形，適用于混凝土基座。
-
膨脹螺栓：
-
雙頭螺栓
-
A型（雙頭絲）：M16×100規格凈重120kg/千件，加螺母后達188kg，適合高溫管道法蘭連接。
-
B型（全螺紋）：M20×200全螺紋重量772kg/千件，對比A型多出10%承重，優先選用于吊裝支架。
-
特殊場景御用款
-
沉頭方頸螺栓（GB10-76）：標注示例lW10×60，4.9級機械性能，優勢為隱蔽式安裝（如機床面板密封結構）。
-
工字鋼御用斜墊圈：公稱直徑20mm斜墊圈H1=5.5mm，千件重量15.2kg，配合M20螺栓防側滑。
四、螺絲桿選型主要依據
-
承載需求
-
根據被連接件的材質（如鋼、鋁、塑料）和所需承受的拉力/剪力，通過力學公式計算所需直徑。
-
示例：若需承受10kN的拉力，選用M10螺絲（抗拉強度約500MPa時，安全系數取2，可滿足需求）。
-
空間限制
-
在狹小空間內（如電子設備內部），優先選擇小直徑螺絲（如M2、M3）。
-
在開放空間（如建筑結構），可選用大直徑螺絲以提高連接穩定性。
-
標準規范
-
優先選用符合國家標準（如GB/T 5780《六角頭螺栓》）、國際標準（如ISO 4014）的螺絲桿徑，確保兼容性和互換性。
-
示例：汽車行業常用M6、M8、M10螺絲，需符合IATF 16949認證要求。
-
成本與效率
-
大直徑螺絲成本較高，但可減少連接點數量；小直徑螺絲成本低，但需增加連接點。
-
需根據項目預算和裝配效率綜合權衡。
