蘇州谷景電子色環電感識別技巧大揭秘：工程師必備的快速選型指南
在電子元器件的選型與應用中，色環電感作為一種常見的被動元件，廣泛應用于濾波、振蕩、儲能等電路設計中。然而，由于其外觀與色環電阻相似，許多工程師在選型時容易混淆，導致電路性能不達標。為了幫助工程師快速準確地識別和選型色環電感，我們特別整理了這份實用指南，助您提升工作效率！
一、色環電感的基本結構

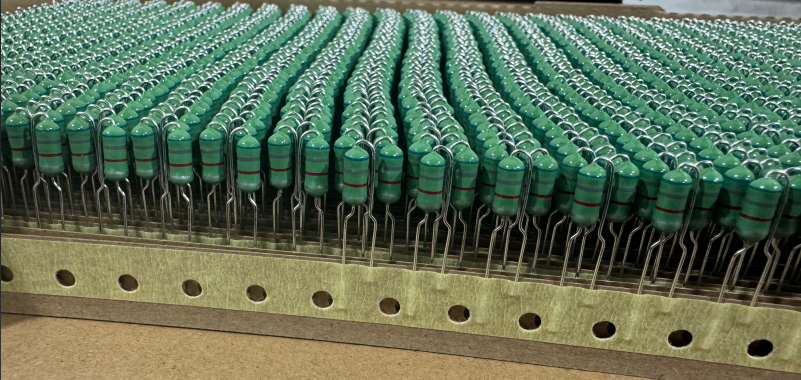

色環電感通常由絕緣漆包線繞制而成，外部涂覆不同顏色的色環，用于標注其電感量、誤差范圍等關鍵參數。與色環電阻不同，色環電感的色環通常表示電感值（單位為微亨，μH），而電阻的色環則表示阻值（單位為歐姆，Ω）。
二、色環電感的識別方法
1. 色環順序判斷
色環電感的色環通常從一端開始讀取，前幾位表示有效數字，末位表示倍率（即10的冪次），部分電感還會增加一個色環表示誤差范圍。常見的色環編碼規則如下：
|
顏色 |
數字 |
倍率 |
誤差 |
|
黑 |
0 |
10? |
±20% |
|
棕 |
1 |
101 |
±1% |
|
紅 |
2 |
102 |
±2% |
|
橙 |
3 |
103 |
- |
|
黃 |
4 |
10? |
- |
|
綠 |
5 |
10? |
±0.5% |
|
藍 |
6 |
10? |
±0.25% |
|
紫 |
7 |
10? |
±0.1% |
|
灰 |
8 |
10? |
- |
|
白 |
9 |
10? |
- |
|
金 |
- |
10?1 |
±5% |
|
銀 |
- |
10?2 |
±10% |
2. 計算電感值示例
假設某色環電感的色環順序?yàn)?/span> 棕-黑-棕-金，則其電感值計算如下：
至前一位（棕）：1
第二位（黑）：0
第三位（棕）：×101
第四位（金）：±5%誤差
因此，該電感的標稱值為 10 × 101 = 100μH，誤差范圍為 ±5%。
三、色環電感的選型技巧
明確電路需求：根據電路的工作頻率、電流大小選擇合適的電感量及額定電流。
注意誤差范圍：高精度電路應選擇誤差較小的電感（如±1%）。
觀察封裝尺寸：不同功率的電感尺寸不同，需匹配PCB空間。
測試驗證：使用LCR表測量實際電感值，確保符合設計要求。
四、常見問題解答
Q1：色環電感和色環電阻如何區分？
A1：色環電阻通常為四環或五環，而色環電感一般為三環或四環，且電感值單位是μH，電阻單位是Ω。
Q2：色環順序讀反了怎么辦？
A2：可通過LCR表實測驗證，或參考廠商提供的規格書核對。
Q3：沒有色環的電感如何識別？
A3：部分貼片電感采用數字標注（如“101”表示100μH），或直接測量其參數。
掌握色環電感的識別技巧，能大幅提升工程師的選型效率，減少設計誤差。希望本指南能為您的工作提供幫助！如需更詳細的電感選型支持，歡迎聯系我們的技術團隊，我們將為您提供專業的產品解決方案。
